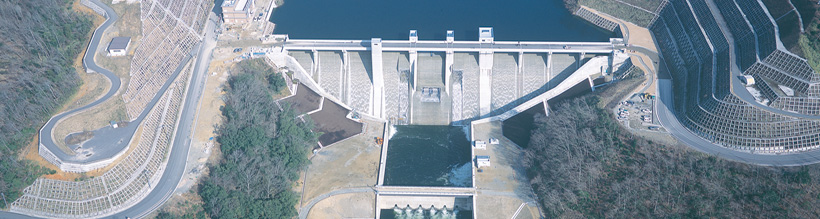

灰塚ダム
灰塚ダム
灰塚ダム
灰塚ダム
灰塚ダム
灰塚ダム
灰塚ダム





ダム諸元
位置(左岸) 広島県三次市三良坂町仁賀地先
位置(右岸) 広島県三次市三良坂町仁賀地先
形式 重力式コンクリートダム
堤高 50.0m
堤頂長 196.6m
堤体積 約164,000
非越流部標高 EL.251.0m
常用洪水吐き(自由越流) 1門
常用洪水吐き(オリフィス) 2門
非常用洪水吐き(自由越流) 1門
選択取水・利水放流設備 1門
環境用水放流設備 2門
貯水池諸元
集水面積 217k㎥
湛水面積 3.54k
総貯水容量 52,100,000
有効貯水容量 47,700,000
平常時最高水位 EL.231.2m
洪水時最高水位 EL.247.3m

洪水調節設備諸元
常用洪水吐き
オリフィス 2門
(敷高EL231.2m、高2.9m×幅5.2m)
自由越流部 1門
(敷高EL242.6m、高4.7m×幅16.3m)
非常用洪水吐き
自由越流部 1式
(敷高EL247.3m、高さ2.7m×幅148.5m)
環境用水放流設備諸元
環境放流設備主ゲート
放流管 全管路型・直径2.6m
放流管中心標高 EL222.7m
主ゲート型式 引張ラジアルゲート
放流部 高2.6m×幅1.8m×2門
最大放流量 100㎥/s

選択取水・利水放流設備諸元
利水放流設備
放流管 直径1.3m
ゲート型式 ジェットフローゲート(主ゲート)
高圧スライドゲート(副ゲート)
選択取水設備
ゲート型式 シリンダーゲート
取水可能範囲 EL.219.5m〜EL.229.2m(9.7m)
管理用発電設備諸元
管理用発電設備
水車型式 横軸単輪複流フランシス水車
発電機型式 横軸三相交流同期発電機
最大使用水量 4.5㎥/s
最大発電出力 870kw

展示スペースのご案内

灰塚ダムでは、ダム堤体内に展示スペースを設けています。展示スペースは年末年始の休日を除いて常時開放しており、エレベータで堤体内に入ることができます。
開放時間:9:00 〜 16:00(下記閉館日を除く)
閉館日:12/28 〜 1/3

■アクセスマップ



灰塚ダム管理支所

〒729-4302  三次市三良坂町仁賀1575

TEL:0824-44-4360  FAX:0824-44-3544

ダムカードのご案内

国土交通省と独立行政法人水資源機構の管理するダムでは、ダムのことをより知っていただこうと、「ダムカード」を作成し、ダムを訪問した方のみに配布しています。

配布場所/ 灰塚ダム管理支所

カード表面
ダムカード表面
カード裏面
ダムカード裏面
