環境用水放流設備　放流試験データ（変位）

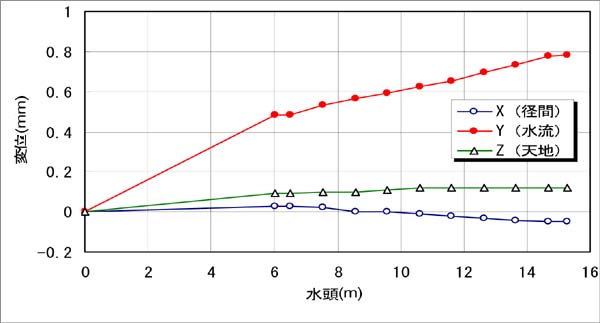

（１号ゲート）

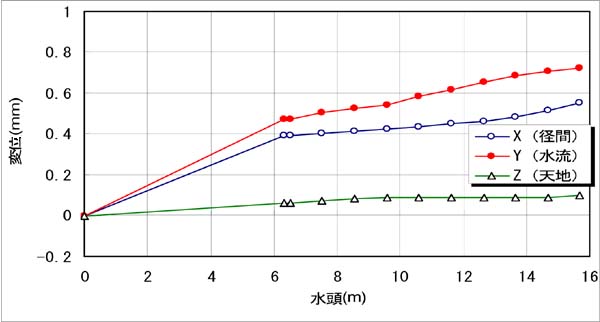

（２号ゲート）

図－２　　扉体変位量

「コメント」
	扉体の変位量で主に問題となるのは水流方向（Ｙ）の変位です。（扉体脚柱の変位）
	試験時の最大水圧での扉体脚柱の変位は設計値では約０．３mmとなっています。
	実際の試験データでは、約０．８mmとなっており、約０．５mmの差が出ています。
	上記の差が発生する理由としては、①軸受けのクリアランス（約０．３mm）②放流管及び基礎材の変位（約０．２mm）が含まれているためです。
	上記の差を差し引いた場合、変位は設計値である約０．３mmとなり、問題は有りません。
