(4)老朽化(損傷)事例

A地方公共団体が管理する橋梁の損傷事例(益田市)

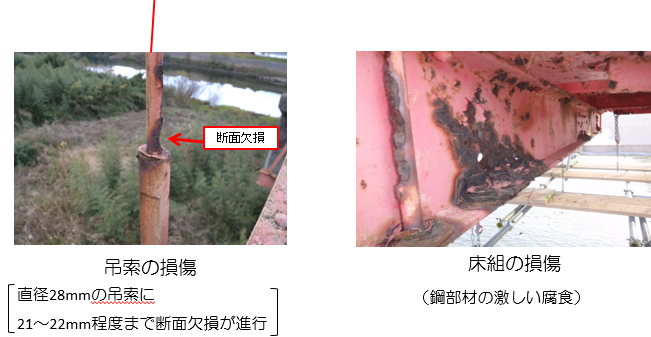

吊索、床組の腐食・断面欠損

■ 位置図

■ 概要

施設名:飯田吊橋(いいだつりばし)
路線:市道須子飯田線
位置:島根県益田市須子町〜益田市飯田町
橋種:3径間2ヒンジ単純吊橋 単純RC床版橋
橋長:165.6m(4径間)
幅員:3.3m(有効幅員3.0m)
竣工:1955年(築58年)
交通量:450台/日
修繕実施年度:H24〜H27(予定)

■ 全景写真




A地方公共団体が管理する橋梁の損傷事例(呉市)

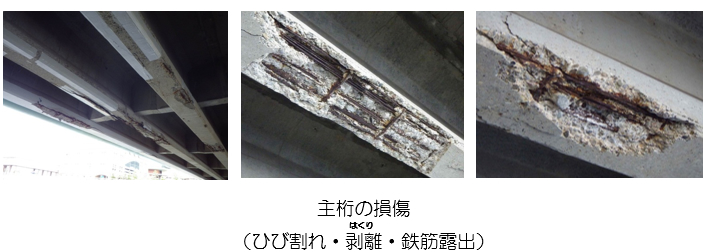

主桁、床版コンクリートにひび割れ・剥離・鉄筋露出

■ 位置図

■ 概要

施設名:宝橋(たからばし)
路線:市道幸町海岸線
位置:広島県呉市宝町
橋種:PC単純ポステンT桁橋
橋長:58.92m(3径間)
幅員:14.50m(車道部幅員9.5m)
竣工:1961年(築52年)
交通量:13,300台/日
修繕実施年度:H25〜26(予定)

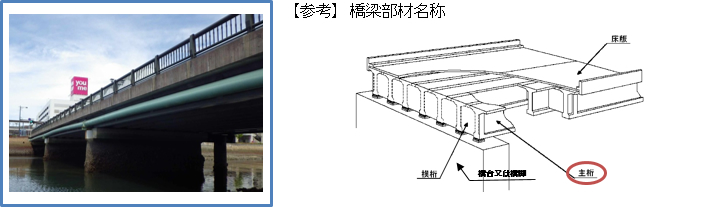

■ 全景写真


A地方公共団体が管理する橋梁の損傷事例(長門市)

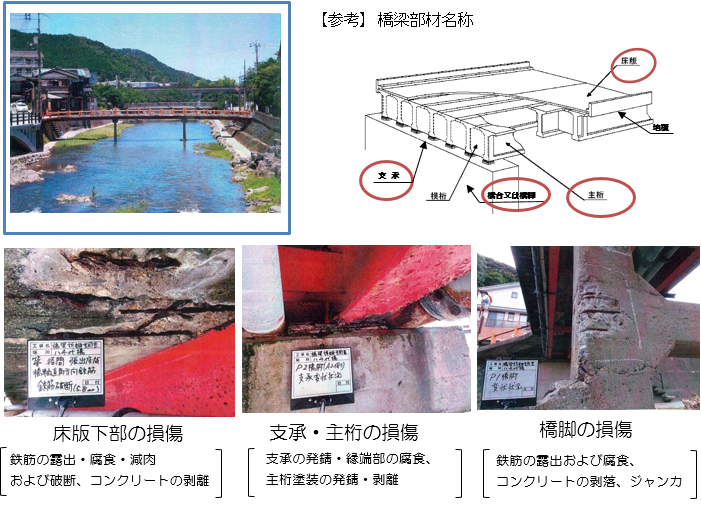

主桁・支承の腐食、床版・橋脚の剥離、鉄筋露出

■ 位置図

■ 概要

施設名:八千代橋(やちよばし)
路線:市道八千代線
位置:山口県長門市深川湯本
橋種:鋼H桁コンクリート床版橋
橋長:28.0m(3径間)
幅員:3.16m(車道部幅員2.66m)
竣工:1963年(築50年)
修繕実施年度:H26(予定)

■ 全景写真

A地方公共団体が管理する橋梁の損傷事例(広島市)

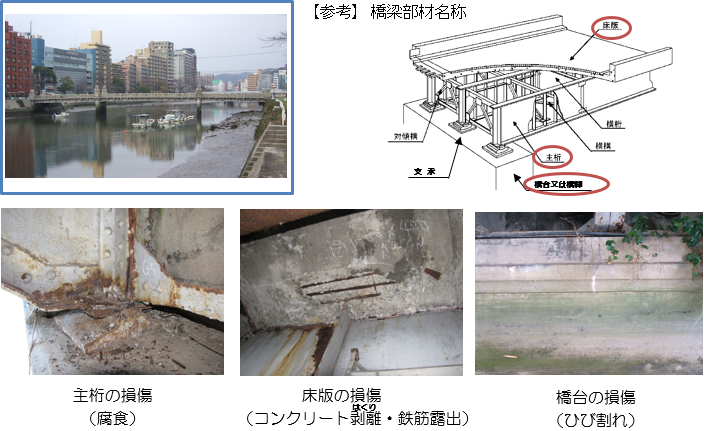

主桁の鋼材に腐食、床版に剥離・鉄筋露出

■ 位置図

■ 概要

施設名:京橋(きょうはし)
路線:市道南3区7号線
位置:広島市南区京橋町〜中区橋本町
橋種:ゲルバー桁鈑桁橋
橋長:64.8m(3径間)
幅員:7.9m (車道部幅員5.7m)
竣工:1927年(築86年)
修繕実施年度:H26(予定)

■ 全景写真

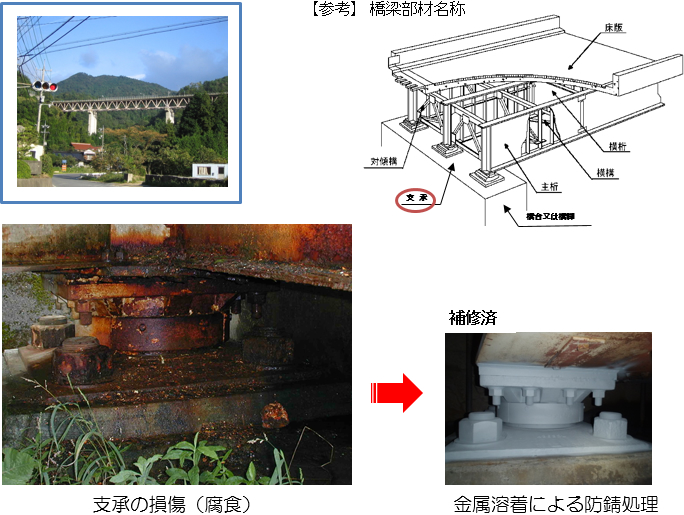

A国が管理する橋梁の損傷事例

横桁及び支承の腐食

■ 位置図

■ 概要

施設名: 根之谷橋(ねのたにばし)
路線:一般国道54号
位置:広島県広島市安佐北区大林町〜安芸高田市八千代町
橋種:2径間連続PCプレテンT桁橋 3径間連続鋼トラス橋
橋長:216.9m(5径間)
幅員:12.5m(車道部幅員7.8m)
竣工:1980年(築33年)
交通量:14,975台/日
修繕実施年度:H25

■ 全景写真
